產品名稱:SZ型水環式真空泵
SZ水環真空泵圖示

一、SZ型水環式真空泵的概述:

SZ水環真空泵是用來抽吸其它無腐蝕性,不溶于水,不含有固體顆粒的氣體,以便在密封系統中形成一定的真空度,常用在真空蒸發、真空濃縮、真空干燥、真空抽濾,真空送料等工藝過程中。它被廣泛運用于機械、石油化工、制藥、食品、制糖工業及電子領域。 由于在工作過程中,氣體的壓縮是等溫的,所以在壓縮和抽吸易燃、易爆氣體時,不易發生危險,所以SZ型水環式真空泵應用更加廣泛。但由于產品的不斷更新?lián)Q代已經逐漸被2BV型水環式真空泵淘汰。
SZ型有SZ-1、SZ-2、 SZ-3及 SZ-4四種規格,SZ型水環式真空泵所形成的最大真空度分別在86~95%之間。SZ-1及 SZ-2所能形成的最大壓力為1.0~1.4公斤/厘米2,SZ-3及SZ-4在所配電動機功率容許下的最大壓力為1.5公斤/厘米2,若增加電動機功率,最大壓力為2.1公斤/厘米2(泵型意義:如SZ-1、S-水環式、Z-真空泵,1-泵的序號)。

二、SZ型水環式真空泵的型號意義:
SZ水環真空泵型號說明

三、SZ型水環式真空泵的性能參數表:

型號
真空最大吸氣量(m3/min)
電機功率(KW)
轉速
水耗量
最大真空度(mmHg)
最大壓力
kg/m3
當真空度為
SZ-1
1.5
0.64
0.4
0.12
-
4
1440
10
-640
1
SZ-2
3.4
1.65
0.95
0.25
-
7.5
1450
30
-660
1.4
SZ-3
11.5
6.8
3.6
1.5
0.5
22
970
70
-700
2.1
SZ-4
27
17.6
11
3
3
70
740
100
-710
2.1
四、SZ型水環式真空泵的工作原理:

如圖一所示,葉輪①偏心地裝在SZ型水環式真空泵體②內,起動時向泵內注入一定高度的水, 因此當葉片輪旋轉時,水受離心力的作用而在SZ水環真空泵壁上形成-旋轉水環③,水環上部內表面與輪轂相切,沿箭頭主向旋轉,在前半轉的過程中,水環內表面逐漸與輪轂脫離,因此在葉輪葉片間形成空間并逐漸擴大,這樣就在吸氣口吸入空氣;在后半轉的過程中,水環的內表面漸漸與輪轂靠近,葉片間的空間容積隨著縮小,葉片間的空氣因此被壓縮而排出。
   如此SZ型水環式真空泵葉輪每轉動一周,葉片間的空間容積改變一次,每個葉片間的水好像活塞一樣往復一次,SZ水環真空泵就連續不斷地抽吸氣體。
   由于在工作中,水會發熱,同時一部分水會和氣體一起被排走,因此SZ水環真空泵在工作中,泵中必須不斷地供給冷水,以冷卻和補充泵內消耗的水。供給的冷水以15℃為宜。
   當SZ型水環式真空泵排出的氣體是廢氣時候,在排氣一端接有一水箱,廢氣和所帶的一部分水排入水箱后,氣體再由水箱的出管跑掉,而水就落入水箱的底部經回水管再回到泵內使用,如果循環時間長了便會發熱,這時需從水箱的供水處供給一定的冷水。

當壓縮機用時則在排氣一端要接上汽水分離器,帶水的氣體進入分離器時便自動分開,氣體從歐諾個分離器的出口送到需要的地方去,而熱水則經過自動的開關放出。(壓縮氣體時容易發熱,水由SZ型水環式真空泵處出來后便成了熱水),在分防離器的底部也要不斷地供給冷水補充被放走的熱水,同時起冷卻作用。

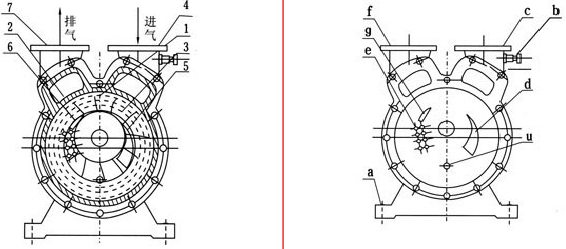

SZ水環真空泵工作原理圖示

1.葉輪 2.泵體 3.水環 4.進氣管5.吸氣孔 6.排氣孔 7.排氣管 a.底腳 b.真空度調節閥門 c.進氣管 d. 吸氣孔e.橡皮閥 f.排氣管 g.排氣孔 u.進水孔

圖一:SZ型水環式真空泵工作原理說明圖

五、SZ型水環式真空泵的結構介紹:

SZ型水環式真空泵的結構如圖二、圖三所示:
   SZ型水環式真空泵由泵體(1)及兩個側蓋(2)(3)所組成(圖一)側蓋下部有泵腳支撐(圖2),在上部是兩管子即進氣管和排氣管,這兩個管子通過側蓋上的吸氣孔及排所孔與泵腔相連,泵體上的進氣管與排氣管和側蓋上的吸氣孔及排氣孔相通,軸(4)偏心地安裝在SZ型水環式真空泵體中,葉輪(6)用鍵(5)固定于軸上。葉輪與側蓋之間的間隙,用泵體和側蓋間的墊來調整總間隙,用軸套(17)推動葉輪,從而調整葉輪兩端的間隙。此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。

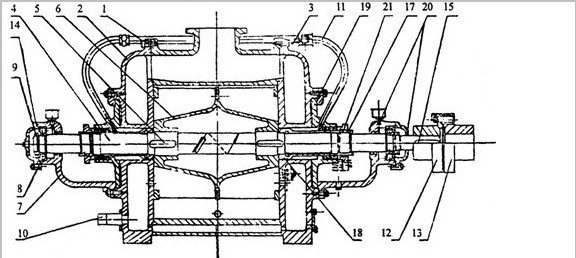

SZ水環真空泵結構圖示
圖二:SZ型水環式真空泵的結構(1)
1
泵體
7
軸承瓦架
13
電機聯軸器
2
后蓋
8
滾珠軸承
14
軸承蓋
3
前蓋
9
園螺母
15
4
泵軸
10

16
定位圈
5
平鍵
11

17
軸套
6
葉輪
12
泵聯軸器
18
填料壓蓋
SZ型水環式真空泵填料函配備在示兩側蓋(2)(3)內,在填料后面,有一個水室,水由管子(11)進入此室,一部分水通過填料冷卻填料函,另一部分進入泵體,在離心力的作用下沿葉片端面流動而充滿于整個葉輪和側蓋之間。
   滾珠軸承(8)用圓螺母(9)固定在軸上。
   在SZ型水環式真空泵側蓋側壁上(圖2)排氣孔下面有幾行圓孔有橡皮閥(球形)關閉,這些孔的得作用是當時輪葉片間的氣體壓力達到排氣壓力時,在排氣口以前就將氣體自動放出,因此就減少了因氣體壓力過大而消耗的功率。
   SZ-1及SZ-2的結構圖(圖3)所示,其與SZ-3及SZ-4結構(圖4)不同之處是:進、排氣管分別在兩個側蓋上,一根管與進氣口相通,一根管與排氣口相通,泵內無橡皮閥。
進氣管(10)與氣水分離器聯在一起供給泵所需要的循環水,為了使SZ型水環式真空泵泵腔的兩端面間隙和填料得到很好的密封,必須由水封管(11)不斷地供給干凈的冷水。在聯軸器端為了不使軸承內油外漏,因此裝有毛氈圈(20)來密封。

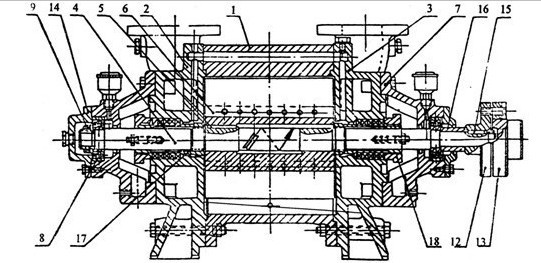

SZ水環真空泵結構圖示2
圖三:SZ型水環式真空泵的結構(2)
1 泵體 8 滾珠軸承 15
2 后蓋 9 園螺母 16
3 前蓋 10 進水管 17 軸套螺母
4 泵軸 11 水封管 18 軸套
5 平鍵 12 泵聯軸器 19 填料涵
6 葉輪 13 電機聯軸器 20 毛氈圈
7 軸承瓦架 14 軸承蓋 21 填料函壓蓋

五、SZ型水環式真空泵安裝尺寸:

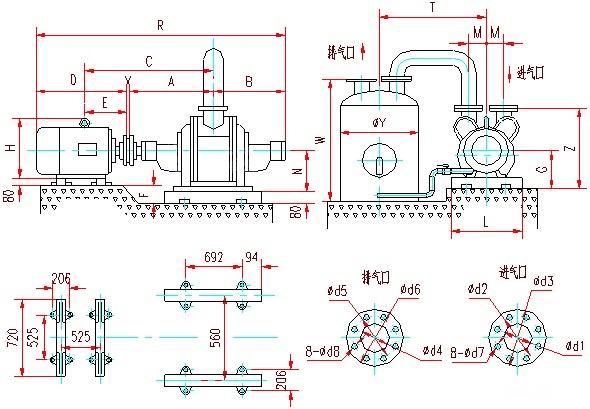

SZ水環真空泵安裝圖1

代號

A

B

C1

C2

D1

D2

E

F

H

P

R

K

T

M

L

地腳螺栓

SZ-1

557

313

420

362

470

412

2

1325

315

143

87

551

190

847

518

M16×400

SZ-2

705

378

454

410

514

470

2

1582

385

150

80

710

320

1119

610

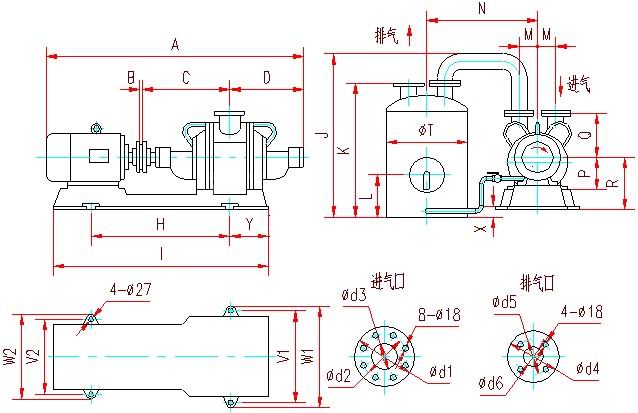

SZ水環真空泵安裝圖2

代號

A

B

C

D

H

I

J

K

L

M

N

P

Q

R

S

SZ-3真空泵

2202

4

768

655

1177

1737

1357

1100

330

142.5

912.5

295

380

420

1050

代號

T

V2

V1

W1

W2

X

Y

d1

d2

d3

d4

d5

d6

地腳螺栓

SZ-3真空泵

650

480

580

650

550

20

320

235

200

125

205

170

100

M24×630

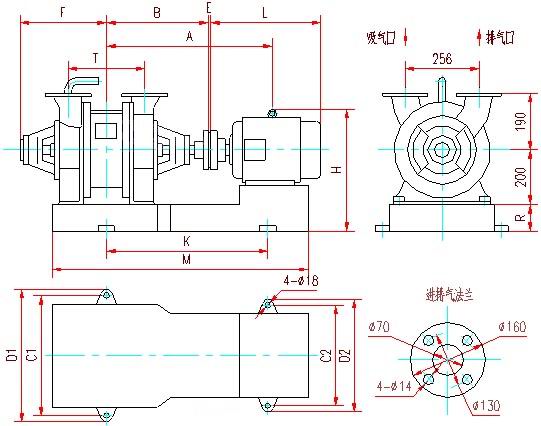

SZ水環真空泵安裝圖3

代號

A

B

C

D

H

G

X

M

Y

W

T

N

L

SZ-4真空泵

927

787

1506

1015

750

485

4

192.5

650

1100

864.5

405

826

代號

R

Z

d1

d2

d3

d4

d5

d6

d7

d8

F

E

地腳螺栓

SZ-4真空泵

2733

950

175

225

290

150

225

260

18

18

70

575

M24×630

SZ型水環式真空泵的訂貨須知:

一、請?zhí)峁┮韵略敿?xì)數據:①SK型水環式真空泵的產品名稱與型號②SK型水環式真空泵的真空度要求單位PA或MPA③SK型水環式真空泵抽速要求單位L/S或M3/MIN④SK型水環式真空泵的使用條件和功況條件⑤SK型水環式真空泵的電機功率(KW)⑥SK型水環式真空泵的轉速(r/min)⑦SK型水環式真空泵的電壓〔V〕⑧SK型水環式真空泵的進出口口徑⑨SZ型水環式真空泵是否帶附件,以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SZ型水環式真空泵的產品型號,請按SZ型水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
