產品名稱:SZB型水環式真空泵
SZB水環真空泵圖示

一、SZB型水環式真空泵概述:

SZB型水環式真空泵,可抽吸空氣或其它無腐蝕性、不溶于水、不含固體顆粒的氣體。最低吸入壓力為-0.086Mpa。被廣泛用于機械、石油、化工、制藥、食品等工業領域。特別適合做大型水泵引水用。
SZB型水環式真空泵目前制造的本型號泵有:SZB-4、 SZB-8。其中4(8)表示當水銀柱高為520毫米時的氣量(升/秒)。推薦取代型號:2BV型水環式真空泵,2SK型水環式真空泵。

二、SZB型水環式真空泵型號說明

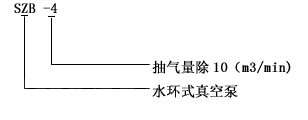

SZB水環真空泵型號意義圖

三、SZB型水環式真空泵技術參數表:

型 號 排氣量Q 毫米汞柱
(mmHg)
最大真空度 轉數
(r/min)
電機功率
(kw)
口徑 泵重kg
m3/h L/S 吸入 吐出
SZB-4 19.8 5.5 440 80% 1450 1.5 ZG1" ZG1" 42
14.4 4 520
7.2 2 600
0 0 650
SZB-8 38.2 10.6 440 80% 1450 2.2 ZG1" ZG1" 45
28.8 8 520
14.4 4 600
0 0 650
注:
1、真空泵的真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小 ,葉輪與側蓋的間隙大小而變化,葉輪與側蓋的間隙大小而變化,特別是流量較小時,如果調整不準確更容易引起偏小
2、表內數值是在下列條件下得出:①水溫15℃; ②空氣20℃; ③氣體相對溫度70%;④大氣壓力0.1013MPa
3、表內性能偏差不超過5%
四、SZB型水環式真空泵的結構說明:
SZB水環真空泵結構圖示

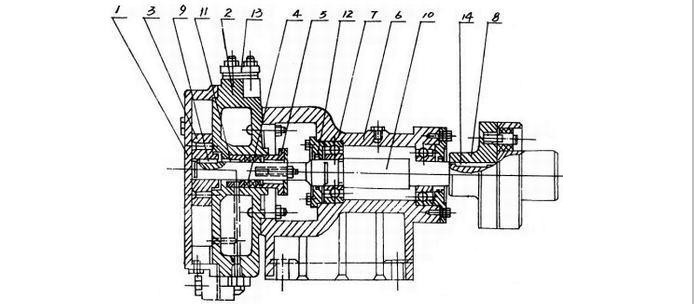

圖一:SZB型水環式真空泵的結構圖
1 泵蓋 3 葉輪 5 填料壓蓋 7 滾珠軸承 9 葉輪平健 11 填料環 13 法蘭盤
2 泵體 4 填料 6 托架 8 聯軸器 10 泵軸 12 軸承壓蓋 14 聯軸器平健

SZB型水環式真空泵結構如圖一所示、工作室由泵體(2)、泵蓋(1)構成,上有進排氣口(詳見圖二),下有放水螺塞(15)(見圖二),泵蓋上有指示旋轉方向,泵體有填料函和填料壓蓋(5),內裝填料(4)密封,泵體側面的螺絲孔(16)(見圖二)為補充水環消耗用水。 由鑄鐵制成葉輪(3),有12個葉片呈放射狀均分布,有平衡孔(其中兩個套扣供拆卸用)平衡軸向力。葉輪平鍵(9)與軸(10)聯接并可沿軸向滑動調節間隙。軸為優質鋼制成,支承在泵的托架((6)內的兩個滾珠軸承(17)上,右端有彈性聯軸器(8)和電機直接聯接。托架(6)用鑄鐵制成,有止口保證與泵體準確聯接,軸承間有空腔,可存潤滑油,用稀油或黃油滑均可。從傳動方向看,SZB型水環式真空泵泵軸為逆時針方向旋轉(右邊法蘭為排氣口,左邊法蘭為進氣口)。
五、SZB型水環式真空泵安裝尺寸:

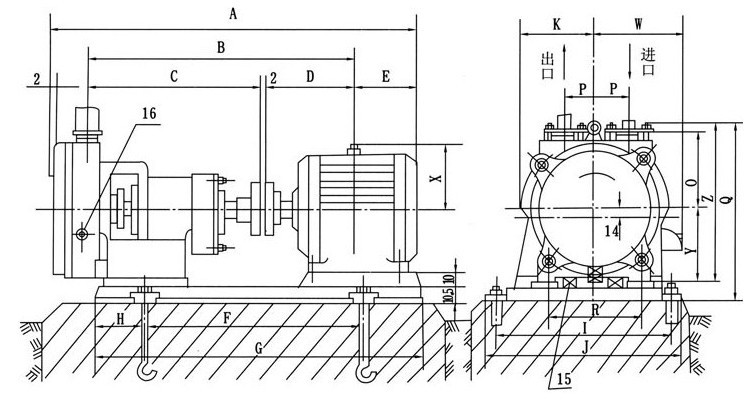

SZB水環真空泵安裝尺寸圖示

SZB型水環式真空泵選型須知

一、請?zhí)峁┮韵略敿殧?shù)據:①SZB型水環式真空泵的產品名稱與型號②SZB型水環式真空泵的真空度要求單位PA或MPA③SZB型水環式真空泵抽速要求單位L/S或M3/MIN④SZB型水環式真空泵的使用與否和工作條件⑤SZB型水環式真空泵的電機功率(KW)⑥SZB型水環式真空泵的轉速(r/min)⑦SZB型水環式真空泵的電壓〔V〕⑧SZB型水環式真空泵的進出口口徑⑨SZB型水環式真空泵的材質要求⑩SZB型水環式真空泵是否帶附件,以便我們的為您正確選型。

二、若已經由設計單位選定我公司的SZB型水環式真空泵的產品型號,請按SZB型水環式真空泵型號直接向公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。

我公司免費咨詢電話:4000-123-133
感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的產品和服務。
